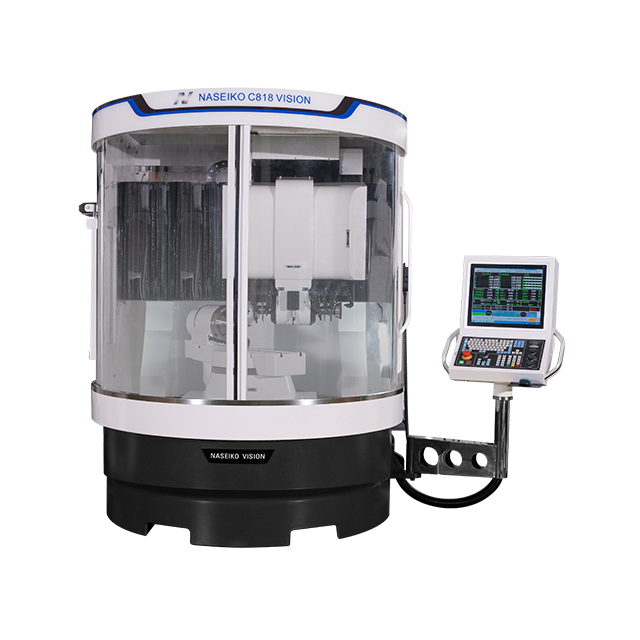

CNC Takım Taşlama Makinesi C818

Miktar：
Kullanılabilirlik Durumu:





Sor Soru Çubuğuna Ekle

▶ Entegre mineral döküm yatağı, Japonya servo motoru ve vida kılavuz rayı (ağır hizmet makaralı tip) ve yüksek torklu DD doğrudan tahrik motorlu AB döner şaft.

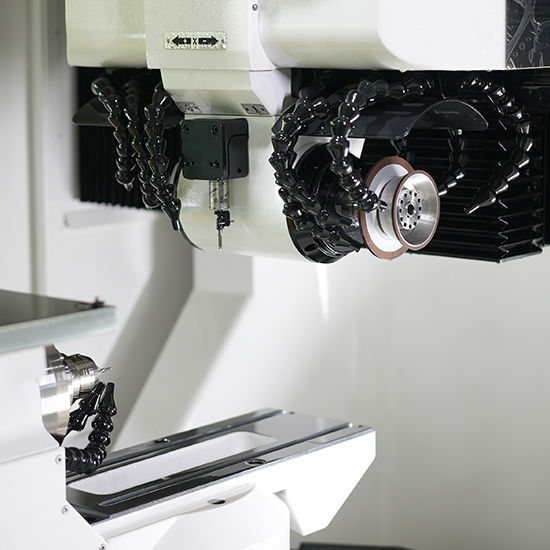

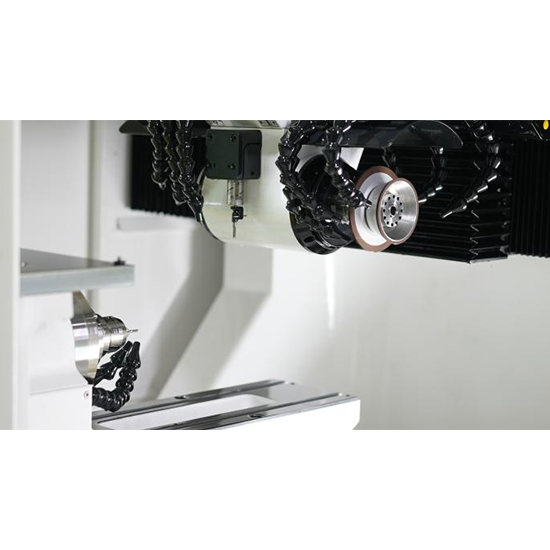

▶ Sabit mıknatıslı sabit torklu iş mili motoru, çift taşlama kafası yapısı ve standart dışı kesici takım işlemleri için B ekseninin 360 derece dönmesi.

▶ Makineler.Alman 5 eksenli CNC taşlama konsepti üzerine tasarlandı

▶ Pratik deneyim ve rehberliğin bütünleştirilmesiyle tasarlanmıştır.

▶ CNC Sistemi - SYNTEC Yeni Nesil, Tayvan

▶ Merkezi otomatik yağlama istasyonu - Shengxiang

▶ Parça - THK, Japonya

▶ Pnömatik sistem (solenoid valf, basınç düşürücü valf, hava filtresi vb.) - CHELIC, Tayvan

▶ Algılama kafası - Renishaw, Birleşik Krallık

▶ Mil - Tayvan

▶ Devre aksesuarları - Schneider, Fransa/Omron, Japonya

▶ Izgara cetveli - Heidenham, Almanya

▶ Bölme Plakası - Shengchang, Tayvan

PROJE	UNIT	C818(MİNİ)	C818(GÜÇ)	C818(VİZYON)
Japonya servo motor sürücüsü (mutlak değer) strok (X/Y/Z ekseni)	mm	650/350/270	700 / 450 / 300	800/550/320
CNC sistem çözünürlüğü (X/Y/Z ekseni)	mm	0.0001	0.0001	0.0001
Minimum çözünürlük el çarkı beslemesinin programlanması (X/Y/Z eksen)	mm	0.0001	0.0001	0.0001
THK vidası (X/Y/Z ekseni)	-	BN-FN32-C3	BN-FN32-C3	BN-FN32-C3
Yeniden konumlandırma doğruluğu (X/Y/Z ekseni)	mm	0.003	0.003	0.003
Kılavuz rayı (X/Y/Z ekseni)	mm	MR35-G1 / MR35-G1 / MR35-G1	SRG45-P / SRG35-P / SRG35-P	SRG45-P/SRG35-P/SRG35-P
İş parçası dönüş ekseni (A/B ekseni)	-	dönme ekseni	dönme ekseni	dönme ekseni
DD servo sürücü (A/B ekseni)	-	doğrudan tahrik	doğrudan tahrik	doğrudan tahrik
Döner kodlayıcı (A/B ekseni)	-	RENISHAW, İngiltere	RENISHAW, İngiltere	RENISHAW, İngiltere
İndeksleme doğruluğu (A/B ekseni)	-	2 yay saniyesi (0,0005 derece)	2 yay saniyesi (0,0005 derece)	2 yay saniyesi (0,0005 derece)
Nominal hız (A/B ekseni)	devir/dakika	300 / 100	300 / 100	300 / 100
Maksimum devir (A/B ekseni)	devir/dakika	400 / 150	400 / 150	400 / 150
CNC sistem çözünürlüğü (A/B ekseni)	derece	0.0001	0.0001	0.0001

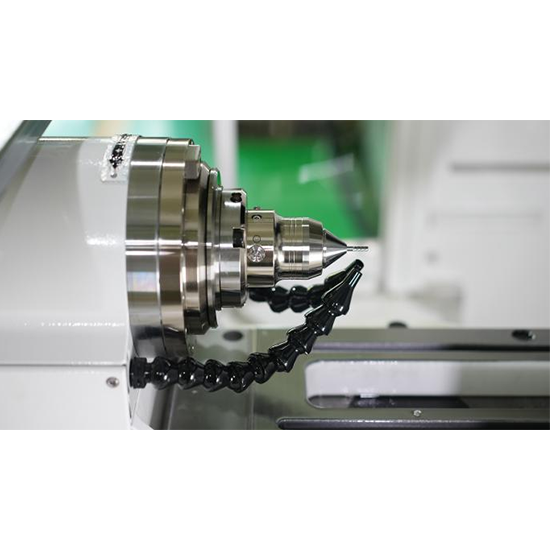

360 derece dönüş, indeksleme kafa gövdesi (A/B ekseni)	-	Shaw Berlin W25 ile kurulabilir Pens tutucu veya BT50 bıçak sapı	Shaw Berlin W25 ile kurulabilir Pens tutucu veya BT50 bıçak sapı	Shaw Berlin W25 ile kurulabilir Pens tutucu veya BT50 bıçak sapı
Hızlı hareket (X/Y/Z ekseni)	m/dak	7.5	7.5	7.5
İş parçasını sıkıştırmak için minimum çap	mm	3	3	3
İş parçasını sıkıştırmak için maksimum çap	mm	20	32	32
İş parçasını sıkıştırmak için maksimum uzunluk	mm	200	300	300
İş parçasının taşlanması için minimum çap	mm	1	1	1
İş parçasının taşlanması için maksimum çap	mm	12	32	40
Taşlama için maksimum bıçak uzunluğu	mm	≤120	≤180	≤180
Maksimum iş parçası ağırlığı	kilogram	5	5	5
Doğrusal çözünürlük	mm	0.0001	0.0001	0.0001
Doğrusal tekrar konumlandırma doğruluğu	mm	0.003	0.003	0.003
Döndürme çözünürlüğü	mm	0.0001	0.0001	0.0001
Döndürme Tekrarlı Konumlandırma Doğruluğu	derece	0.001	0.001	0.001
Mil gücü	kw	12-15 kw sabit mıknatıslı değişken frekans motoru	22 kw kalıcı mıknatıs değişken frekans motor	30kw kalıcı mıknatıs değişken frekans motor
Taşlama çarkı çapı	mm	75-150	75-150	75-150
Taşlama çarkı mili hızı	devir/dakika	4000-8000	4000-8000	4000-8000
Kademesiz ayarlanabilir	-	çevirici	çevirici	çevirici
Makina ağırlığı	kilogram	4000	5000	6500
Toplam güç	kw	≤22,5kw	≤30kw	≤45kw
Yükseltme için doğrusal motor seçilebilir C828 serisine.
