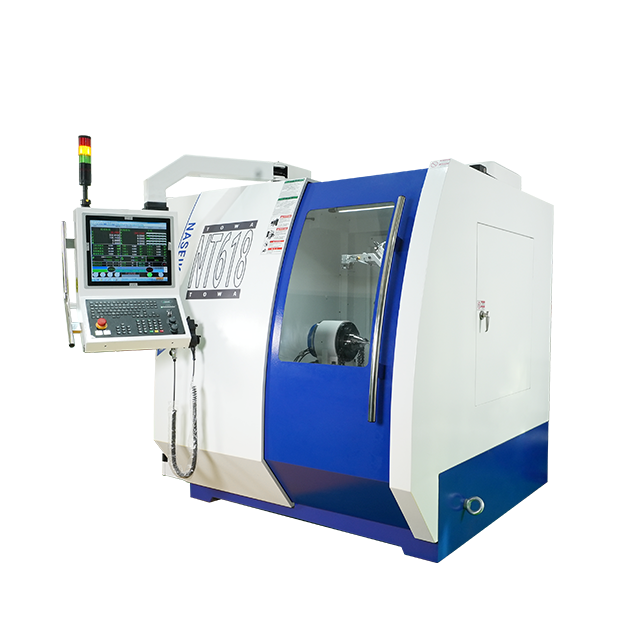

CNC Takım Taşlama Makinesi NT618

Miktar：
Kullanılabilirlik Durumu:





Sor Soru Çubuğuna Ekle

▶ Entegre mineral döküm yatağı, Japonya vidalı kılavuz rayı ve DD doğrudan tahrik motorlu AB döner şaft.

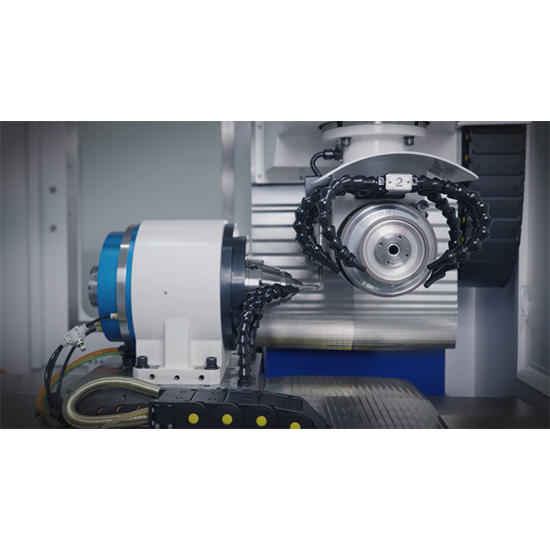

▶ Sabit mıknatıslı sabit torklu iş mili motoru, çift taşlama kafası yapısı ve standart dışı kesici takım işlemleri için B ekseninin 360 derece dönmesi.

▶ Alman 5 eksenli CNC taşlama makineleri konseptine göre tasarlanmıştır.

▶ Pratik deneyim ve rehberliğin bütünleştirilmesiyle tasarlanmıştır.

▶ CNC Sistemi - SYNTEC Yeni Nesil, Tayvan

▶ Merkezi otomatik yağlama istasyonu - Shengxiang

▶ Parça - THK, Japonya

▶ Pnömatik sistem (solenoid valf, basınç düşürücü valf, hava filtresi vb.) - CHELIC, Tayvan

▶ Algılama kafası - Renishaw, Birleşik Krallık

▶ Mil - Tayvan

▶ Devre aksesuarları - Schneider, Fransa/Omron, Japonya

▶ Bölme Plakası - Shengchang, Tayvan

Önceki:

Sonraki:

NT618 Takım taşlama makinesi cnc taşlama karbür takım taşlama

tam
Ürün adı
Kelimeler
Ürün modeli
Ürün özeti
Ürün açıklaması
Tam metin araması

Ürün Kategorisi

Haberler

ilgili ürünler

CNC Takım Taşlama Makinesi C818

PROJE	UNIT	NT618
Japonya servo motor sürücüsü (mutlak değer) strok (X/Y/Z ekseni)	mm	500 / 470 / 250
CNC sistem çözünürlüğü (X/Y/Z ekseni)	mm	0.0001
Minimum çözünürlük el çarkı beslemesinin programlanması (X/Y/Z eksen)	mm	0.0001
THK vidası (X/Y/Z ekseni)	-	BN-FN32-C3
Yeniden konumlandırma doğruluğu (X/Y/Z ekseni)	mm	0.003
Kılavuz rayı (X/Y/Z ekseni)	mm	HSR30
İş parçası dönüş ekseni (A/B ekseni)	-	dönme ekseni
DD servo sürücü (A/B ekseni)	-	doğrudan tahrik
Döner kodlayıcı (A/B ekseni)	-	RENISHAW, İngiltere
İndeksleme doğruluğu (A/B ekseni)	-	2 yay saniyesi (0,0005 derece)
Nominal hız (A/B ekseni)	devir/dakika	250 / 200
Maksimum devir (A/B ekseni)	devir/dakika	250 / 200
CNC sistem çözünürlüğü (A/B ekseni)	derece	0.0001
360 derece dönüş, indeksleme kafa gövdesi (A/B ekseni)	-	Shaw Berlin W25 ile kurulabilir Pens tutucu veya BT50 bıçak sapı
Hızlı hareket (X/Y/Z ekseni)	m/dak	7.5
İş parçasını sıkıştırmak için minimum çap	mm	3
İş parçasını sıkıştırmak için maksimum çap	mm	1-20
İş parçasını sıkıştırmak için maksimum uzunluk	mm	250
İş parçasının taşlanması için minimum çap	mm	1
İş parçasının taşlanması için maksimum çap	mm	16
Taşlama için maksimum bıçak uzunluğu	mm	≤100
Maksimum iş parçası ağırlığı	kilogram	5
Doğrusal çözünürlük	mm	0.0001
Doğrusal tekrar konumlandırma doğruluğu	mm	0.003
Döndürme çözünürlüğü	mm	0.0001
Döndürme Tekrarlı Konumlandırma Doğruluğu	derece	0.001
Mil gücü	kw	12 kw kalıcı mıknatıs değişken frekans motor
Taşlama çarkı çapı	mm	75-150
Taşlama çarkı mili hızı	devir/dakika	4000-8000
Kademesiz ayarlanabilir	-	çevirici
Makina ağırlığı	kilogram	4000
Toplam güç	kw	≤29kw

PROJE	UNIT	NT618
Japonya servo motor sürücüsü (mutlak değer) strok (X/Y/Z ekseni)	mm	500 / 470 / 250
CNC sistem çözünürlüğü (X/Y/Z ekseni)	mm	0.0001
Minimum çözünürlük el çarkı beslemesinin programlanması (X/Y/Z eksen)	mm	0.0001
THK vidası (X/Y/Z ekseni)	-	BN-FN32-C3
Yeniden konumlandırma doğruluğu (X/Y/Z ekseni)	mm	0.003
Kılavuz rayı (X/Y/Z ekseni)	mm	HSR30
İş parçası dönüş ekseni (A/B ekseni)	-	dönme ekseni
DD servo sürücü (A/B ekseni)	-	doğrudan tahrik
Döner kodlayıcı (A/B ekseni)	-	RENISHAW, İngiltere
İndeksleme doğruluğu (A/B ekseni)	-	2 yay saniyesi (0,0005 derece)
Nominal hız (A/B ekseni)	devir/dakika	250 / 200
Maksimum devir (A/B ekseni)	devir/dakika	250 / 200
CNC sistem çözünürlüğü (A/B ekseni)	derece	0.0001
360 derece dönüş, indeksleme kafa gövdesi (A/B ekseni)	-	Shaw Berlin W25 ile kurulabilir Pens tutucu veya BT50 bıçak sapı
Hızlı hareket (X/Y/Z ekseni)	m/dak	7.5
İş parçasını sıkıştırmak için minimum çap	mm	3
İş parçasını sıkıştırmak için maksimum çap	mm	1-20
İş parçasını sıkıştırmak için maksimum uzunluk	mm	250
İş parçasının taşlanması için minimum çap	mm	1
İş parçasının taşlanması için maksimum çap	mm	16
Taşlama için maksimum bıçak uzunluğu	mm	≤100
Maksimum iş parçası ağırlığı	kilogram	5
Doğrusal çözünürlük	mm	0.0001
Doğrusal tekrar konumlandırma doğruluğu	mm	0.003
Döndürme çözünürlüğü	mm	0.0001
Döndürme Tekrarlı Konumlandırma Doğruluğu	derece	0.001
Mil gücü	kw	12 kw kalıcı mıknatıs değişken frekans motor
Taşlama çarkı çapı	mm	75-150
Taşlama çarkı mili hızı	devir/dakika	4000-8000
Kademesiz ayarlanabilir	-	çevirici
Makina ağırlığı	kilogram	4000
Toplam güç	kw	≤29kw
